문서유형ㅣ기술정보
분야ㅣ모니터링/점검
적용제품버전ㅣTibero 6F
문서번호ㅣTMOTI019
개요
TAC(Tibero Active Cluster) 환경에서의 노드 구성, 공유 디스크 구조, CM 간 통신 방식에 대해 시각적 자료인 구성도를 활용하여 안내합니다.
참고Tibero6 New CM 기준입니다.
방법

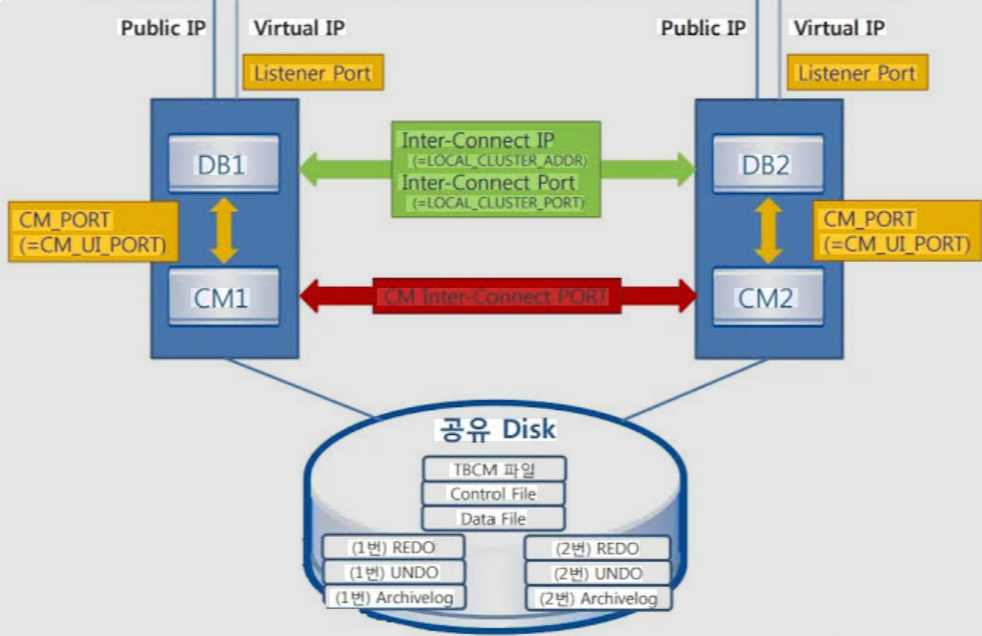

구성 소개
- DB1/DB2: 각각의 Tibero DB 인스턴스
- CM1/CM2: Cluster Manager (TB_CM)
- 공유 Disk: Control file, Data file, REDO/UNDO/Archive log 등 공유 저장소
주요 포트 구성
- Public IP : 각 서버의 Public IP
- Virtual IP : 각 서버의 Virtual P
- Listener Port : 각 서버의 Tibero Listener Port
- LOCAL_CLUSTER_ADDR : Tibero node간 Inter-Connect IP
- LOCAL_CLUSTER_PORT : Tibero node간 Inter-Connect Port
- CM_PORT :Tibero Instance와 TBCM간 Inter-Connect Port
- CM_UI_PORT : TBCM에 접속 시 사용하는 Port
- CM Inter-Connect PORT : TBCM node간 Inter-Connect Port
