문서유형ㅣ기술정보
분야ㅣ관리/환경설정
적용제품버전ㅣT7, T6
문서번호ㅣTADTI130
개요
Multipath란?
- 같은 디스크에 여러 컨트롤을 물리적으로 할당한 상황입니다. (같은 디스크의 PATH가 2가지)
- 즉 경로가 여러개 지만 같은 디스크를 접근 하는 상황입니다.
- PATH가 2개이므로 OS에서는 2개의 장치로 보이게 되며, 보여지는 것은 2개이지만 실제로 두 장치는 동일한 장치입니다.
- 이 두 장치를 하나로 묶어 주는것이 multipath 솔루션입니다.
- 하드웨어 방식과 논리적으로(ISCSI) 구성하는 방식이 있습니다.
- 즉 MultiPath 구축을 위해선 같은 디스크에 접근 PATH 를 여러개 만들어야합니다.
방법
ISCSI MULTIPATH 구성 예시
하드웨어 장비가아닌 소프트웨어를 활용해 멀티패스를 구성 할수 있습니다.
여러 방법이 있지만 ISCSI 로 제공 받은 디스크를 멀티패스로 사용 가능합니다.
- ISCSI target : 디스크 제공
- ISCSI Initiator : 디스크 사용
ISCSI target 의 /dev/sdb. /dev/sdc 을 mutlipath 로 사용하는 구성 예시

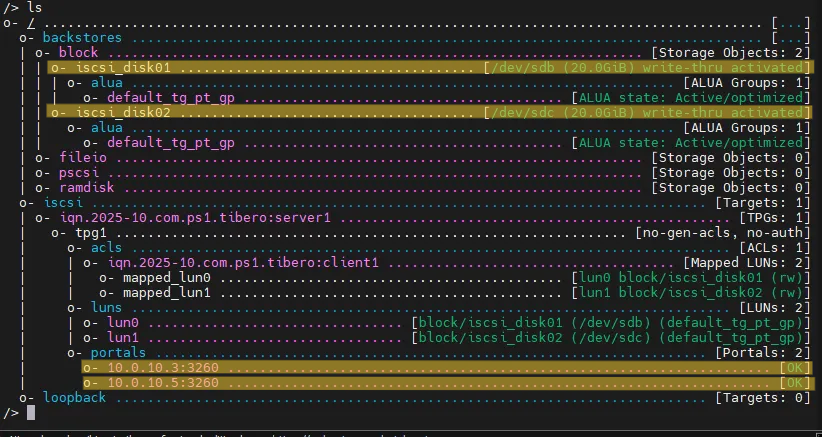

ISCSI TARGET 구성
- ISCSI target 서버의 /dev/sdb 를 iscsi_disk01(lun0) 로 제공하는 구성입니다.
- ISCSI target 서버의 /dev/sdc 를 iscsi_disk02(lun1) 로 제공하는 구성입니다.
- iscsi_disk01, iscsi_disk02 는 10.0.10.3:3260 , 10.0.10.5:3260 통해 사용할 수 있게 포탈을 지정합니다.
ISCSI Initiator

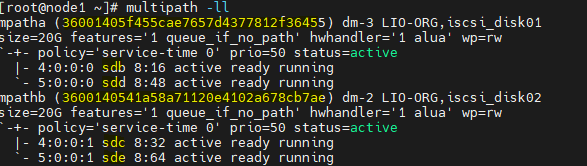

- ISCSI target으로 부터 받은 iscsi_disk01(lun0) (uuid :36001405f455cae7657d4377812f36455)입니다.
- ISCSI Initiator의 sdb, sdc 로 할당합니다.
- sdb [iscsi_disk01(lun0)], sdc[iscsi_disk01(lun0)] 는 mpatha 이름의 멀티패스로 묶은 구성입니다.
- ISCSI target 으로 부터 받은 iscsi_disk02(lun1) (uuid :3600140541a58a71120e4102a678cb7ae)입니다.
- ISCSI Initiator 의 sdc, sde로 할당합니다.
- sdb [iscsi_disk02(lun1)], sdc [iscsi_disk02(lun1)] 는 mpathb 이름의 멀티패스로 묶은 구성입니다.
