개요

1. TAC란?

TAC(Tibero Active Cluster)란 여러 Tibero를 하나의 DB 업무를 위해 묶은 Active-Active형태의 Cluster입니다.
TAC는 DB엔진, OS 및 시스템, Public Network 등의 장애 발생할 경우 정상 작동하는 노드로 자동 Fail-over 함으로써 무중단 시스템을 유지하고, 빠르게 복구할 수 있도록 돕습니다.
업무에 따라 이중화를 넘은 초대형 삼중화 노드로 구성하여 대용량의 데이터를 처리 시 최상의 성능을 발휘할 수 있습니다.
TAC는 수평적인 Active 노드 증설로 용량을 유연하게 조절할 수 있으며, Global Cache를 적용하여 Disk I/O를 최소화해 시스템 성능을 향상시킬 수 있습니다.

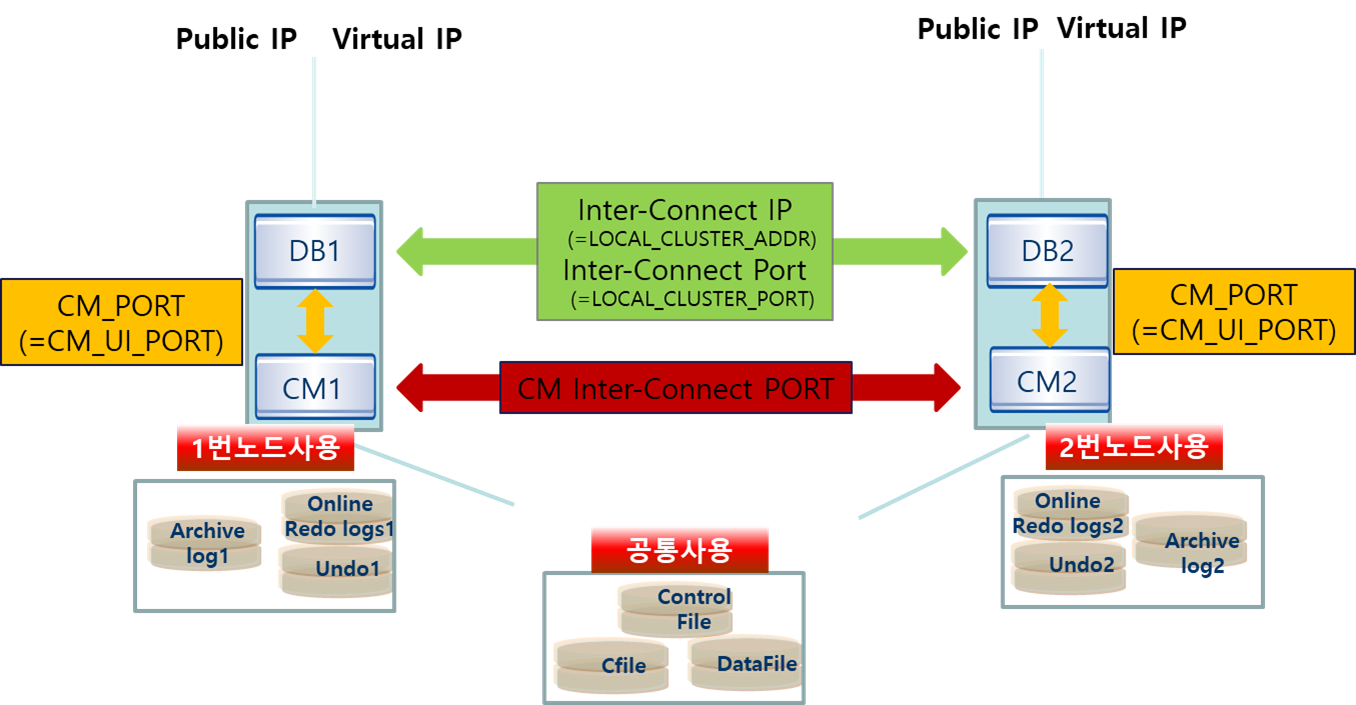

2. TAC 설치 구성도

방법

TAC 설치(using raw device)

1. 설치 환경

1) 설치 순서

1-2) 노드 환경

1-3) 환경변수

1-4) Raw Device 점검

Raw Device는 다음과 같은 특징을 가지고 있습니다.

• Application이 OS를 거치지 않고 직접적으로 접근
• Linux Filesystem에 mount되지 않음
• Character Device
• 하나의 장치를 하나의 파일처럼 이용

단 Raw Device는 장치를 파일처럼 이용하기 때문에 파일시스템과 달리 관리가 어렵다는 단점이 존재합니다.

다음과 같이 Raw Device를 장치를 사용합니다.

[root@tibero ~]# lsblk
NAME                 MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT

sdb                    8:16   0  100G  0 disk
└─sdb1                 8:17   0  100G  0 part
  ├─datavg-control1  253:5    0  100M  0 lvm
  ├─datavg-control2  253:6    0  100M  0 lvm
  ├─datavg-redo001   253:7    0  300M  0 lvm
  ├─datavg-redo011   253:8    0  300M  0 lvm
  ├─datavg-redo021   253:9    0  300M  0 lvm
  ├─datavg-redo002   253:10   0  300M  0 lvm
  ├─datavg-redo012   253:11   0  300M  0 lvm
  ├─datavg-redo022   253:12   0  300M  0 lvm
  ├─datavg-redo101   253:13   0  300M  0 lvm
  ├─datavg-redo111   253:14   0  300M  0 lvm
  ├─datavg-redo121   253:15   0  300M  0 lvm
  ├─datavg-redo102   253:16   0  300M  0 lvm
  ├─datavg-redo112   253:17   0  300M  0 lvm
  ├─datavg-redo122   253:18   0  300M  0 lvm
  ├─datavg-system001 253:19   0  300M  0 lvm
  ├─datavg-temp001   253:20   0  300M  0 lvm
  ├─datavg-usr001    253:21   0  300M  0 lvm
  ├─datavg-syssub    253:22   0  300M  0 lvm
  ├─datavg-undo0     253:23   0  300M  0 lvm
  ├─datavg-undo1     253:24   0  300M  0 lvm
  ├─datavg-cfile1    253:25   0  300M  0 lvm
  └─datavg-cfile2    253:26   0  300M  0 lvm


[root@tibero ~]# vi /etc/udev/rules.d/tac.rules
――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="control1",  RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="control2",  RUN+="/bin/raw /dev/raw/raw2 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo001",   RUN+="/bin/raw /dev/raw/raw3 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo011",   RUN+="/bin/raw /dev/raw/raw4 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo021",   RUN+="/bin/raw /dev/raw/raw5 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo002",   RUN+="/bin/raw /dev/raw/raw6 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo012",   RUN+="/bin/raw /dev/raw/raw7 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo022",   RUN+="/bin/raw /dev/raw/raw8 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo101",   RUN+="/bin/raw /dev/raw/raw9 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo111",   RUN+="/bin/raw /dev/raw/raw10 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo121",   RUN+="/bin/raw /dev/raw/raw11 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo102",   RUN+="/bin/raw /dev/raw/raw12 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo112",   RUN+="/bin/raw /dev/raw/raw13 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="redo122",   RUN+="/bin/raw /dev/raw/raw14 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="system001", RUN+="/bin/raw /dev/raw/raw15 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="temp001",   RUN+="/bin/raw /dev/raw/raw16 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="usr001",    RUN+="/bin/raw /dev/raw/raw17 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="syssub",    RUN+="/bin/raw /dev/raw/raw18 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="undo0",     RUN+="/bin/raw /dev/raw/raw19 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="undo1",     RUN+="/bin/raw /dev/raw/raw20 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="cfile1",    RUN+="/bin/raw /dev/raw/raw21 %N"
ACTION=="add|change",ENV{DM_VG_NAME}=="datavg",ENV{DM_LV_NAME}=="cfile2",    RUN+="/bin/raw /dev/raw/raw22 %N"
ACTION=="add",KERNEL=="raw*",OWNER="tibero",GROUP="dba",MODE="0660"
――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――

2. 설치

2-1) $CM.tip 설정

2-2) $TB.tip 설정

2-3) tbdsn.tbr 설정

2-4) CM Membership Layer Resource 등록

2-5) CM Resource Layer Resource 등록

서비스는 공유되기 때문에 Node 2에서 등록 생략합니다.

참고

VIP 등록은 필수가 아니며, 등록시 TBCM이 root 권한으로 기동되어야 합니다.



VIP 등록 커맨드

cmrctl add vip --name <vip_name> --node <cm_sid> --svcname <database_name> --ipaddr <virtual_IP>/<Netmask> --bcase <broadcast>

2-6) DB 생성

2-7) 확인

항목	내용

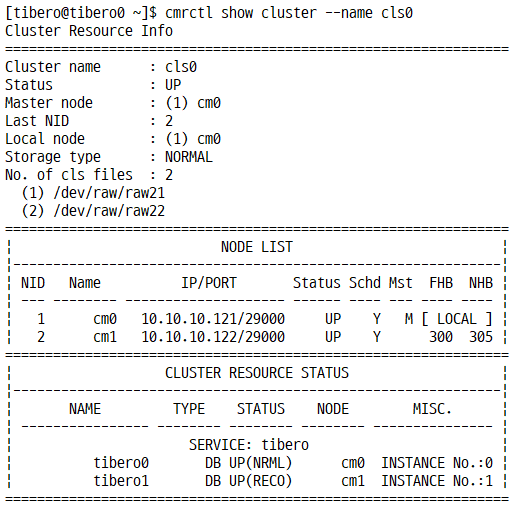

Cluster

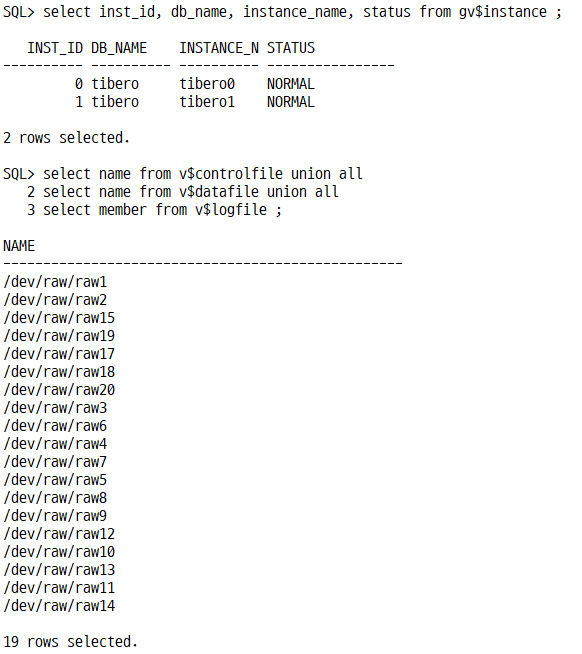

DB

참고

1. $CM_SID.tip 설정
